Carrello elevatore elettrico compatto con operatore seduto e batteria 24 V. Portata da 800 a 1.200 kg. Entra nei montacarichi.

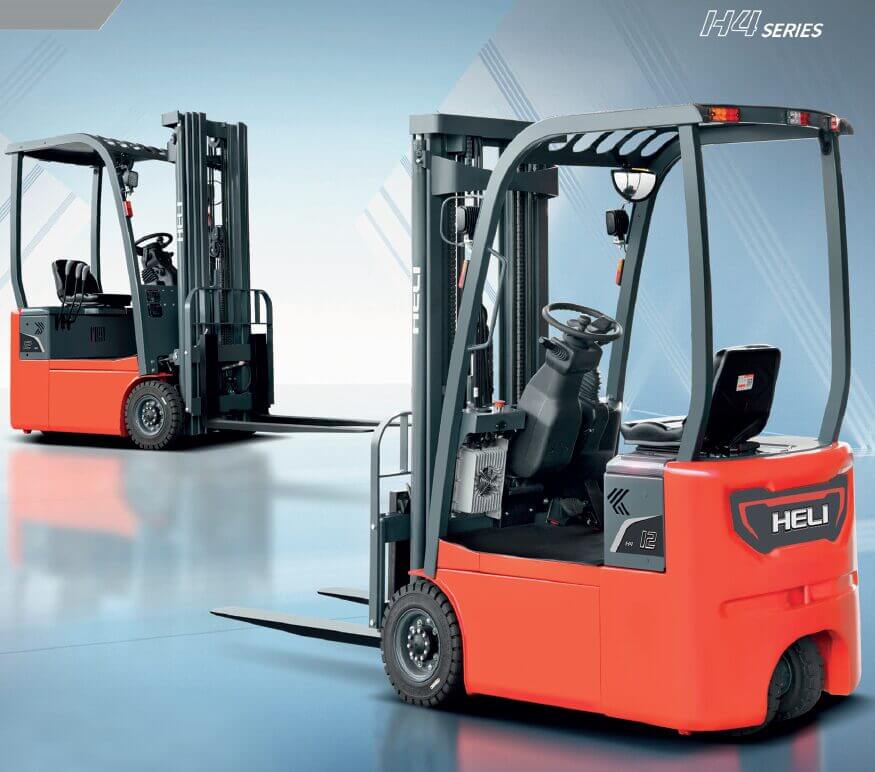

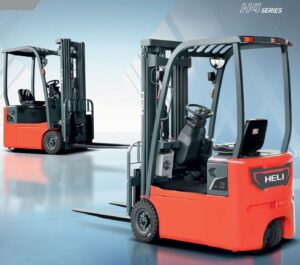

Il carrello elevatore elettrico HELI Serie H CPD 08-10-12 è il frontale più piccolo della gamma: 900 mm di larghezza, 1.480 mm di raggio di sterzata, 1.750 kg di peso con la batteria, 800-1.200 kg di portata. Entra nei montacarichi e nei negozi, gira nelle corsie da 2,5 metri e solleva a 3 metri con il montante standard. Batteria 24 V, motori AC da 3 e 4,5 kW, operatore seduto.
Ci sono magazzini in cui un carrello elevatore normale non entra: piani serviti dal montacarichi, retrobottega, laboratori con le corsie da due metri e mezzo. Il carrello elevatore elettrico HELI Serie H CPD 08-10-12 è costruito per quei posti: largo 900 mm, lungo 2.440 mm con le forche, con un raggio di sterzata di 1.480 mm e un peso di 1.750-2.040 kg che rientra nei limiti della maggior parte dei montacarichi. Tre portate, 800, 1.000 e 1.200 kg a 400 mm di baricentro, con l’operatore seduto e i comandi di un carrello vero.
| CPD08SQ A1H4 | CPD10SQ A1H4 | CPD12SQ A1H4 | |
| Portata a 400 mm | 800 kg | 1.000 kg | 1.200 kg |
| Peso con batteria | 1.750 kg | 1.920 kg | 2.040 kg |
| Pendenza superabile con / senza carico | 13 % / 15 % | 12 % / 15 % | 10 % / 15 % |
| Sollevamento con / senza carico | 250 / 380 mm/s | 240 / 380 mm/s | 230 / 380 mm/s |
| Montante standard | sollevamento 3.000 mm, altezza chiusa 1.975 mm, sfilato 3.800 mm, alzata libera 60 mm | ||
| Dimensioni | lunghezza 2.440 mm con forche (2.460 il CPD12), larghezza 900 mm, tettuccio 1.960 mm, passo 1.150 mm | ||
| Raggio di sterzata | 1.480 mm (1.492 il CPD12) | ||
| Corsia di impilamento | 2.480 mm (pallet 800×800 in lungo), 2.680 mm (pallet 1000×1000 di traverso) | ||
| Forche | 770 × 80 × 30 mm, larghezza esterna 800 mm, brandeggio 5° / 7° | ||
| Velocità con / senza carico | 10 / 12 km/h | ||
| Motori | trazione 3 kW, sollevamento 4,5 kW, controllo AC MOSFET; freno di servizio idraulico, di stazionamento meccanico | ||
| Batteria | 24 V | ||
| Gomme | piene 4.00-8 anteriori, 3.5-5 posteriori | ||
Il posto di guida è quello di un frontale: sedile a 1.010 mm, volante, pedali e leve del distributore, tettuccio di protezione. Le dimensioni ridotte, la rotazione di 90 gradi delle ruote posteriori e il raggio di sterzata contenuto rendono facile la manovra negli spazi confinati; il design a passo variabile aumenta la stabilità quando il montante è alzato e la mobilità quando il carrello è retratto.
La batteria da 24 V si ricarica con un caricabatterie da presa normale; i componenti elettrici sono accessibili dal cofano e le luci a LED durano a lungo. Freno di servizio idraulico, freno di stazionamento meccanico e gomme piene che non si forano.
Scarica la scheda tecnica in italiano (PDF): dati VDI dei tre modelli, curva di carico e tabella dei montanti.
Per portate da 1.300 kg in su c’è il carrello a tre ruote A2G2; con batteria al litio e doppia trazione, il tre ruote Serie G3. Tutti i carrelli elevatori elettrici HELI.
GFE Group è rivenditore ufficiale HELI: vendita, allestimento in officina, assistenza tecnica e ricambi originali in tutta Italia. Per un’offerta sulla Serie H compatta usa il modulo qui accanto: rispondiamo in giornata.
